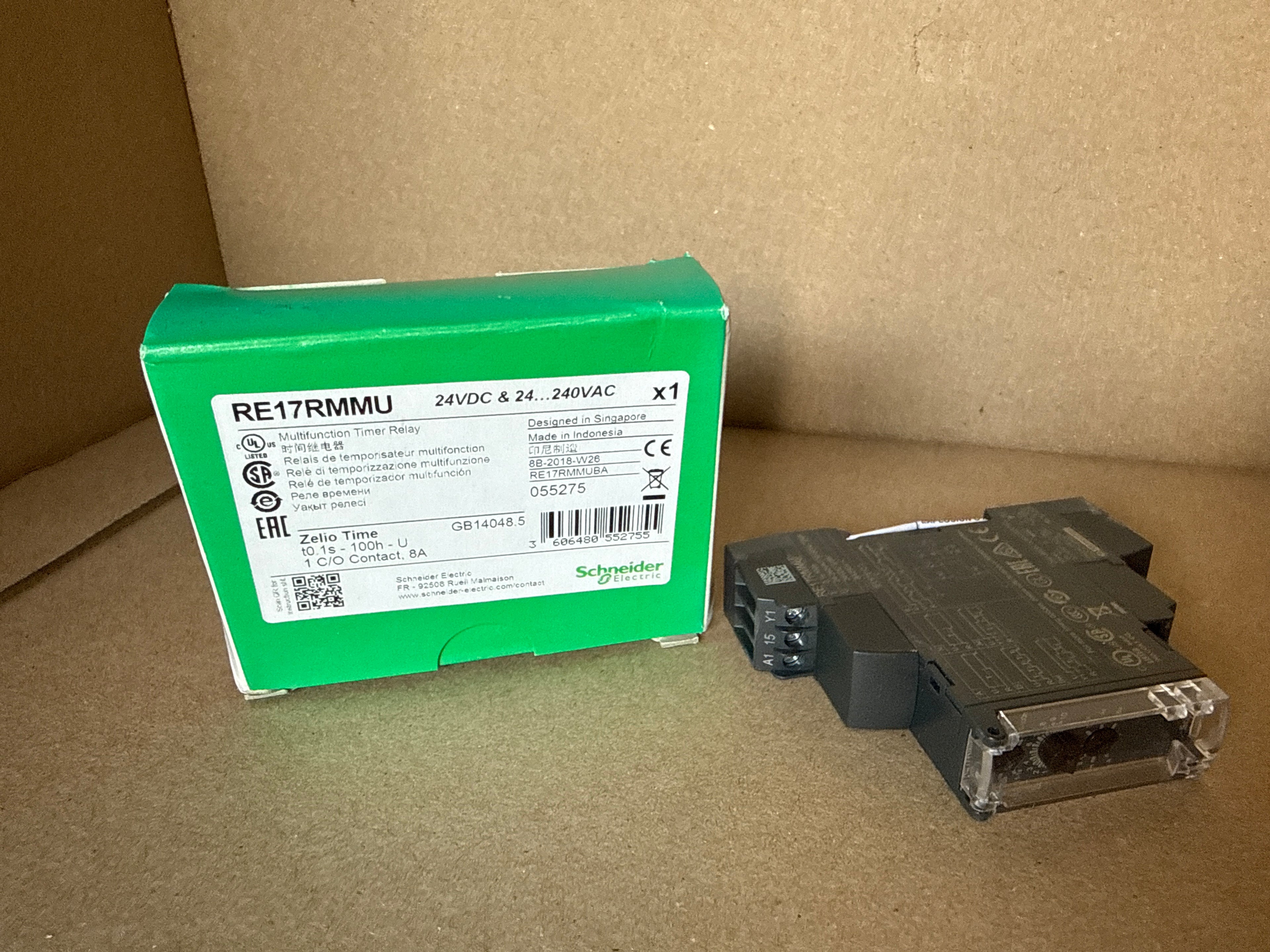

timer multi-fonctions 17RMMU

Relais temporisé multifonction Schneider Electric Harmony RE17RMMU

Le Schneider Electric RE17RMMU est un relais temporisé multifonction conçu pour commander automatiquement des équipements électriques selon une durée réglable. Son format compact de 17,5 mm facilite son installation dans les panneaux électriques et les systèmes d’automatisation.

Il offre plusieurs modes de temporisation, notamment le retard à l’enclenchement, le retard au déclenchement, la fonction intervalle et le clignotement. Les fonctions et la durée sont sélectionnées directement à l’avant de l’appareil.

Caractéristiques principales

• Type : relais temporisé multifonction
• Nombre de fonctions : 8
• Plage de temporisation : 0,1 seconde à 100 heures
• Tension d’alimentation : 24 à 240 V CA, 50/60 Hz
• Tension d’alimentation en courant continu : 24 V CC
• Sortie : 1 contact inverseur
• Courant nominal de sortie : 8 A
• Réglage par sélecteurs en façade
• Raccordement par bornes à vis
• Montage sur rail DIN de 35 mm
• Largeur : 17,5 mm
• Hauteur : 90 mm
• Profondeur : 72 mm
• Protection des bornes : IP20
• Protection du boîtier : IP40
• Protection de la façade : IP50
• Référence fabricant : RE17RMMU
• Marque : Schneider Electric
• Gamme : Harmony Time RE17

Fonctions principales

• Temporisation à l’enclenchement
• Temporisation à l’enclenchement et au déclenchement
• Temporisation au déclenchement avec signal de commande
• Fonction intervalle
• Clignotement symétrique ou asymétrique
• Pause et totalisation de la temporisation

Applications

• Commande séquentielle de machines
• Démarrage différé de moteurs
• Ventilation et systèmes CVAC
• Éclairage temporisé
• Alarmes et signalisation
• Pompes, convoyeurs et équipements automatisés

Important : La référence exacte est RE17RMMU, et non uniquement 17RMMU. Vérifiez la tension d’alimentation, la fonction sélectionnée et le schéma de raccordement avant la mise en service.

L’installation doit être effectuée hors tension par une personne qualifiée.
