ZBE101 NO

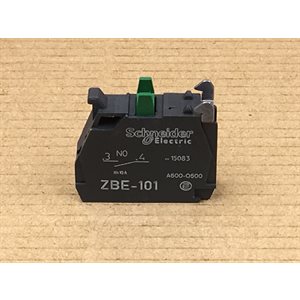

Bloc de contact Schneider Electric Harmony ZBE101 – 1 NO

Le Schneider Electric Harmony ZBE101 est un bloc de contact normalement ouvert conçu pour les boutons-poussoirs, sélecteurs et autres dispositifs de commande industriels Harmony XB4 et XB5 de 22 mm.

Lorsque l’opérateur associé est actionné, le contact normalement ouvert se ferme afin de transmettre une commande à un contacteur, un relais, un automate ou un autre dispositif de contrôle.

Caractéristiques principales

• Type : bloc de contact pour dispositif de commande
• Configuration : 1 contact normalement ouvert (1 NO)
• Fonctionnement : contact à ouverture lente
• Matériau des contacts : alliage d’argent
• Montage frontal sur embase compatible
• Raccordement par bornes à vis
• Courant thermique conventionnel : 10 A
• Courant d’utilisation AC-15 : 6 A à 120 V
• Courant d’utilisation AC-15 : 3 A à 240 V
• Tension d’isolation nominale : 600 V
• Résistance aux surtensions : 6 kV
• Protection : IP20
• Durée de vie mécanique : jusqu’à 10 millions de manœuvres
• Température de fonctionnement : -40 à 70 °C
• Référence fabricant : ZBE101
• Marque : Schneider Electric
• Gamme : Harmony

Compatibilité

• Boutons-poussoirs Schneider Electric Harmony XB4
• Boutons-poussoirs Schneider Electric Harmony XB5
• Sélecteurs et têtes de commande Harmony compatibles de 22 mm
• Embase de fixation compatible requise

Applications

• Commande de contacteurs et de relais
• Entrées d’automates programmables
• Panneaux de commande industriels
• Machines et systèmes d’automatisation
• Circuits de démarrage et de signalisation

Important : Le ZBE101 moderne ne doit pas être confondu avec l’ancien ZB2BE101. Ils possèdent tous les deux un contact NO, mais leurs systèmes de fixation ne sont pas nécessairement interchangeables.

L’installation doit être effectuée hors tension par une personne qualifiée.
