ZBE102 NC

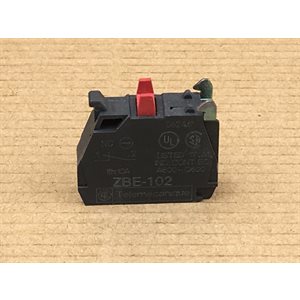

Bloc de contact Schneider Electric Harmony ZBE102 – 1 NC

Le Schneider Electric Harmony ZBE102 est un bloc de contact normalement fermé conçu pour les boutons-poussoirs, sélecteurs et dispositifs de commande Harmony XB4 et XB5 de 22 mm.

Au repos, le contact électrique est fermé. Lorsque l’opérateur associé est actionné, le contact s’ouvre afin d’interrompre le circuit de commande. Cette configuration convient notamment aux fonctions d’arrêt, d’interverrouillage et de surveillance.

Caractéristiques principales

• Type : bloc de contact pour dispositif de commande
• Configuration : 1 contact normalement fermé (1 NC)
• Repérage des bornes : 1 et 2
• Contact à ouverture positive
• Matériau des contacts : alliage d’argent
• Montage frontal sur embase compatible
• Raccordement par bornes à vis
• Courant thermique conventionnel : 10 A
• Courant d’utilisation AC-15 : 6 A à 120 V
• Courant d’utilisation AC-15 : 3 A à 240 V
• Tension d’isolation nominale : 600 V
• Résistance aux surtensions : 6 kV
• Protection : IP20
• Durée de vie mécanique : jusqu’à 10 millions de manœuvres
• Température de fonctionnement : -40 à 70 °C
• Référence fabricant : ZBE102
• Marque : Schneider Electric
• Gamme : Harmony

Compatibilité

• Boutons-poussoirs Schneider Electric Harmony XB4
• Boutons-poussoirs Schneider Electric Harmony XB5
• Sélecteurs et têtes de commande Harmony compatibles de 22 mm
• Embase de fixation compatible requise

Applications

• Circuits d’arrêt et d’interverrouillage
• Commande de contacteurs et de relais
• Entrées d’automates programmables
• Panneaux de commande industriels
• Machines et systèmes d’automatisation

Important : Le ZBE102 est normalement fermé, tandis que le ZBE101 est normalement ouvert. Il ne doit pas être confondu avec les anciens blocs ZB2 de format différent.

L’installation doit être effectuée hors tension par une personne qualifiée.
