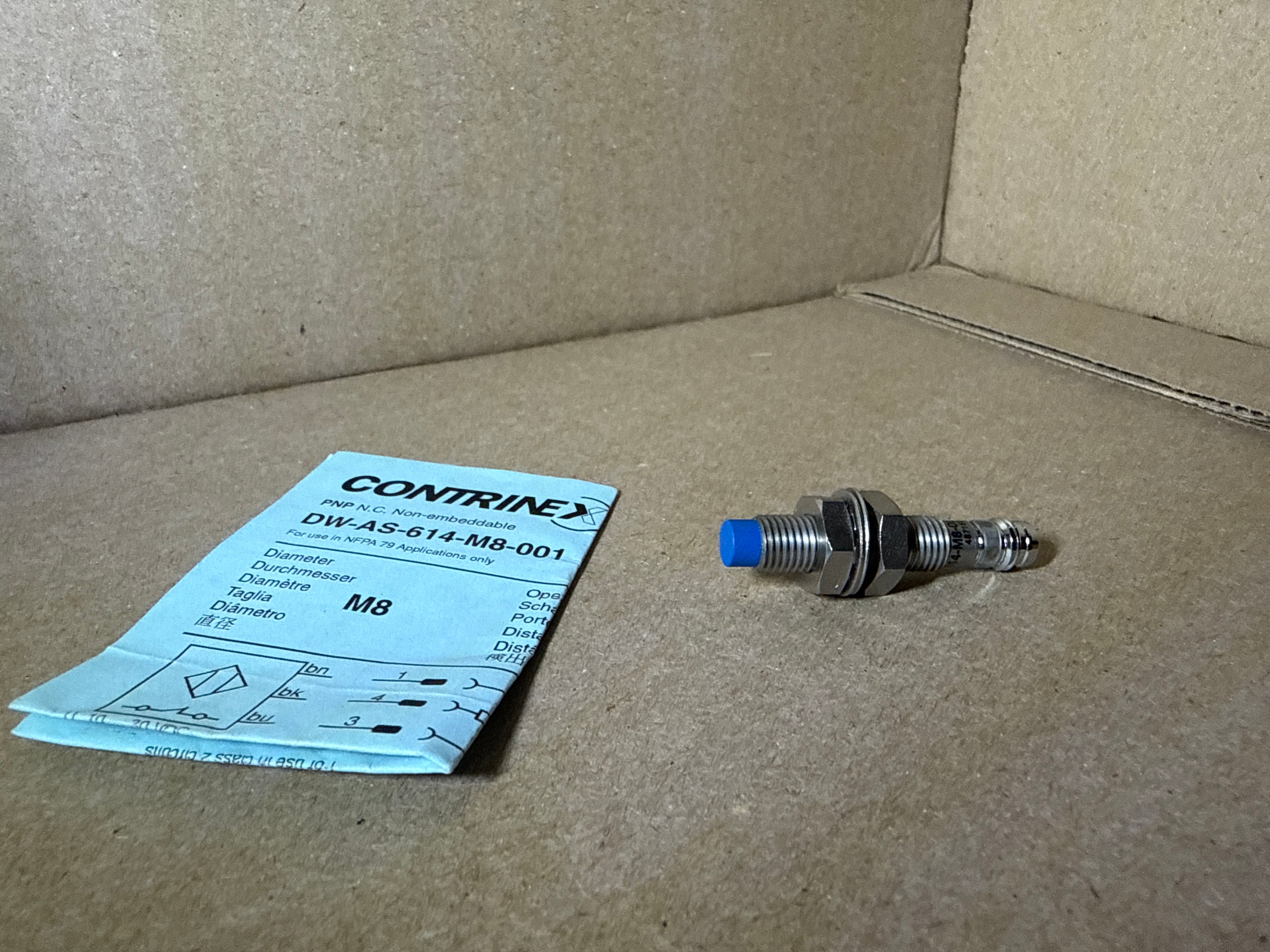

Contrinex DW-AS-614-M8-001 – Capteur inductif M8, PNP normalement fermé

Le Contrinex DW-AS-614-M8-001 est un capteur de proximité inductif compact conçu pour détecter sans contact les objets métalliques dans les machines et systèmes d’automatisation. Son boîtier fileté M8 en acier inoxydable convient aux installations où l’espace est limité, tandis que sa sortie PNP normalement fermée permet une surveillance fiable de la présence ou de la position d’une cible métallique.

• Technologie de détection : inductive
• Distance nominale de détection : 2,5 mm
• Format du boîtier : M8 fileté
• Montage : non affleurant ou non noyable
• Sortie : PNP, normalement fermée (NC)
• Raccordement électrique : 3 fils
• Connecteur rapide : M8 à 3 broches
• Tension d’alimentation : 10 à 30 V CC
• Courant de sortie maximal : 200 mA
• Fréquence de commutation maximale : 4 500 Hz
• Indicateur d’état à DEL intégré
• Protection contre les courts-circuits et l’inversion de polarité
• Indice de protection : IP67
• Température de fonctionnement : −25 °C à +70 °C
• Boîtier en acier inoxydable 304
• Longueur du boîtier : environ 45 mm

Raccordement M8 :

• Broche 1, fil brun : alimentation positive
• Broche 3, fil bleu : alimentation négative
• Broche 4, fil noir : sortie PNP normalement fermée

Applications : détection de présence, contrôle de position, fins de course sans contact et surveillance de petites pièces métalliques dans les machines automatisées, équipements d’assemblage, systèmes de manutention et mécanismes compacts.

Installation : installer le capteur en montage non affleurant, avec la face sensible suffisamment dégagée du métal environnant. Régler sa position selon la distance de détection recherchée et vérifier le brochage avant la mise sous tension.

Marque : Contrinex
Référence : DW-AS-614-M8-001
Référence fabricant : 320-520-048
Type : capteur inductif M8, PNP normalement fermé
