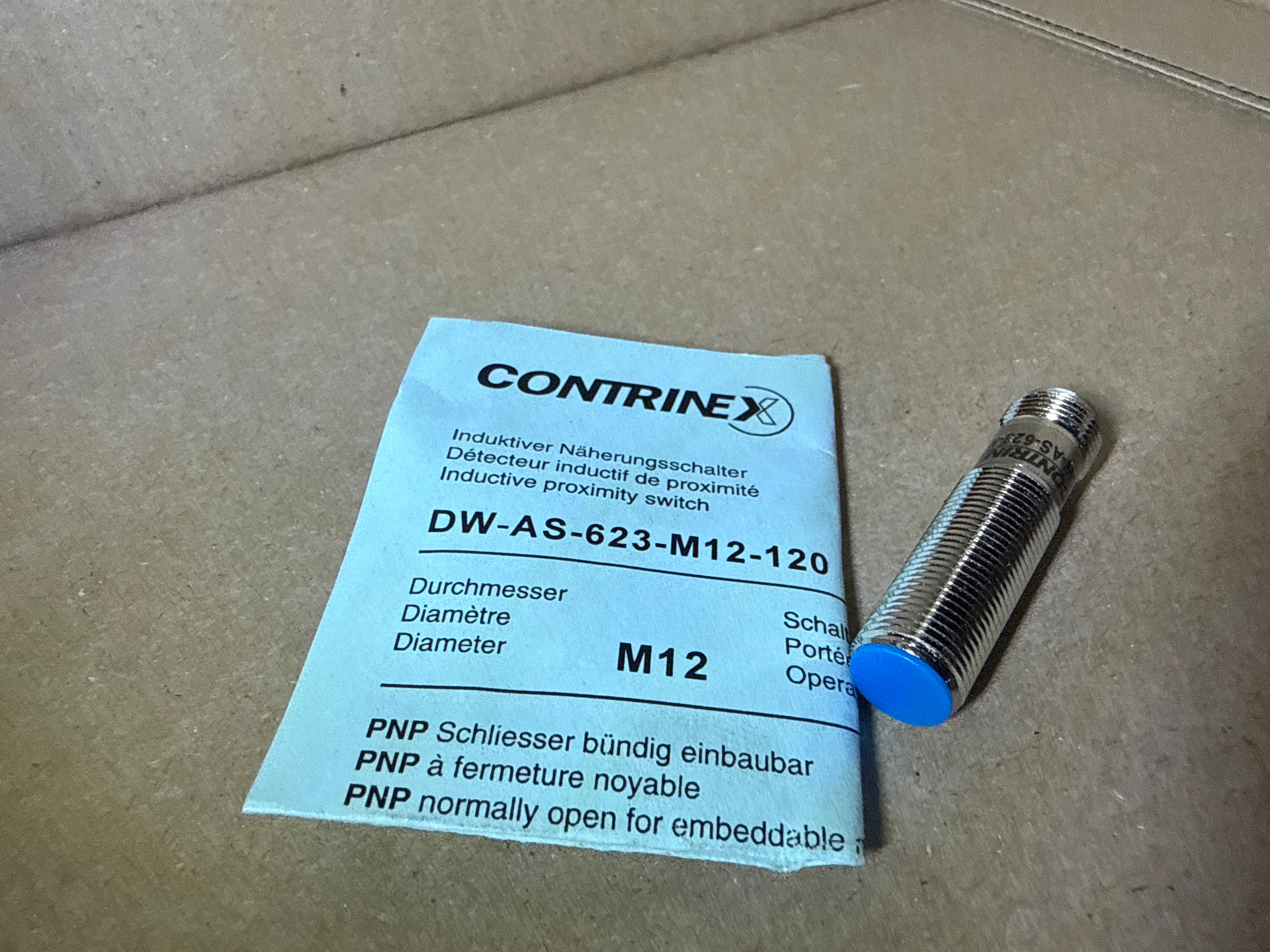

Contrinex DW-AS-623-M12-120 – Capteur inductif M12 à portée étendue, PNP normalement ouvert

Le Contrinex DW-AS-623-M12-120 est un capteur de proximité inductif cylindrique conçu pour détecter sans contact les objets métalliques dans les machines et systèmes d’automatisation. Sa portée étendue de 4 mm offre une plus grande marge de détection tout en permettant un montage affleurant dans une structure métallique.

• Technologie de détection : inductive
• Distance nominale de détection : 4 mm
• Format du boîtier : M12 fileté
• Montage : affleurant ou noyable
• Sortie : PNP, normalement ouverte (NO)
• Raccordement électrique : 3 fils
• Connecteur : M12 à 4 broches
• Interface de communication : IO-Link
• Tension d’alimentation : 10 à 30 V CC
• Courant de sortie maximal : 200 mA
• Fréquence de commutation maximale : 2 500 Hz
• Indicateur d’état à DEL rouge
• Protection intégrée contre les courts-circuits et l’inversion de polarité
• Indice de protection : IP67
• Température de fonctionnement : −25 °C à +70 °C
• Boîtier en laiton nickelé
• Face sensible en matériau PBTP
• Longueur du boîtier : environ 45 mm

Raccordement M12 :

• Broche 1, fil brun : alimentation positive
• Broche 3, fil bleu : alimentation négative
• Broche 4, fil noir : sortie PNP / signal IO-Link

Applications : détection de présence, contrôle de position, comptage de pièces métalliques, fins de course sans contact et surveillance de mécanismes dans les machines automatisées, convoyeurs et équipements de production.

Installation : monter le capteur de façon affleurante dans son support, puis régler sa position selon la distance de détection recherchée. La cible doit être métallique. Vérifier le brochage du connecteur M12 avant la mise sous tension.

Important : ce capteur ne doit pas être utilisé comme dispositif unique dans une application où la sécurité des personnes dépend directement de son fonctionnement.

Marque : Contrinex
Référence : DW-AS-623-M12-120
Référence fabricant : 320-820-038
Type : capteur inductif M12, PNP normalement ouvert, IO-Link
