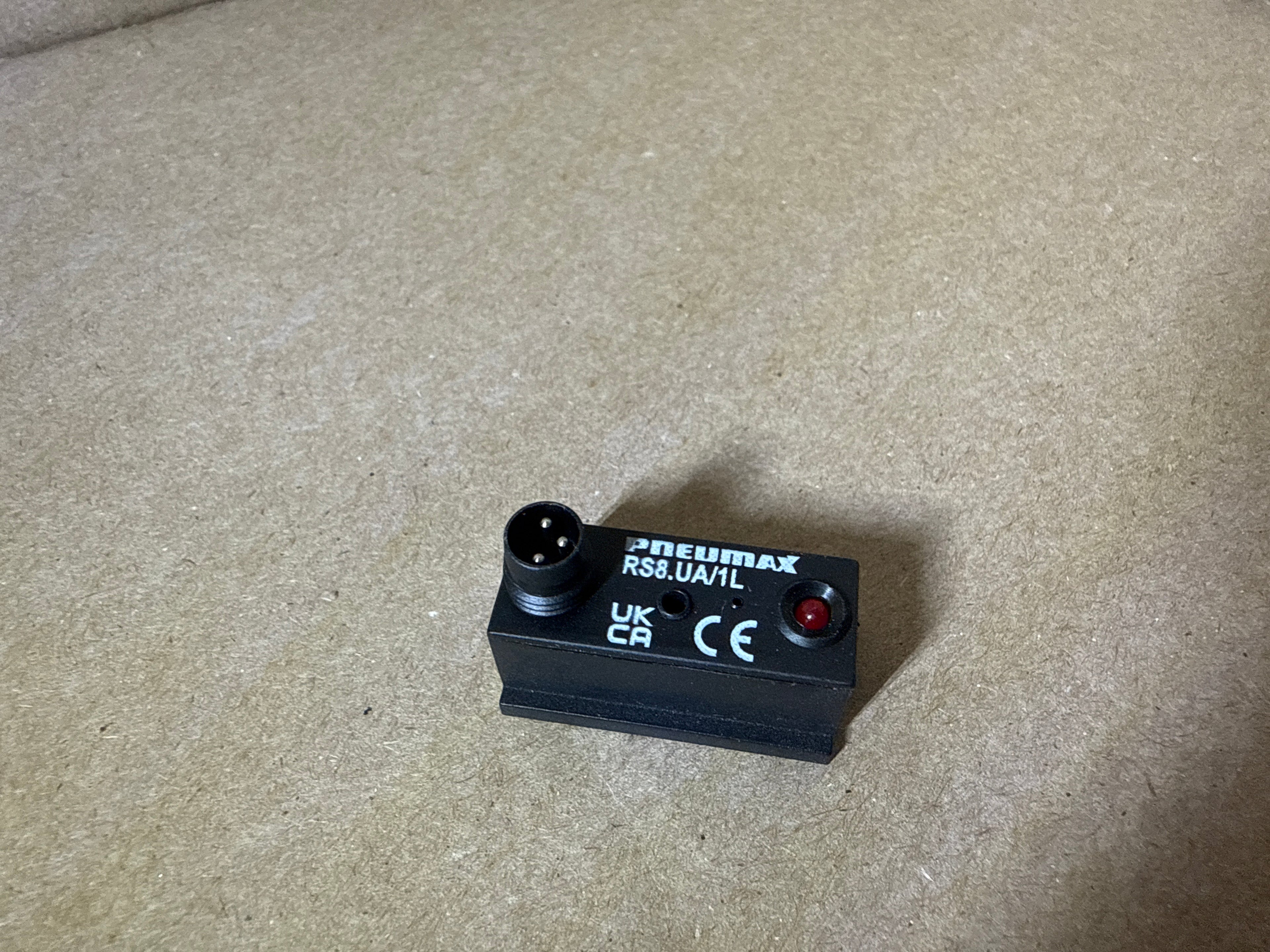

RS8.UA/1L 3 pins quick connect magnetique

Pneumax RS8.UA/1L – Capteur magnétique Reed 24 V AC/DC avec connecteur M8 à 3 broches

Le Pneumax RS8.UA/1L est un capteur magnétique universel conçu pour détecter la position du piston dans les vérins pneumatiques munis d’un aimant interne. Son connecteur fileté M8 à 3 broches assure un raccordement robuste et facilite son intégration dans les systèmes d’automatisation nécessitant plusieurs capteurs montés en série.

• Technologie : contact magnétique Reed
• Type de contact : normalement ouvert (NO)
• Tension de fonctionnement : 24 V AC/DC
• Courant permanent maximal : 0,5 A
• Courant maximal en impulsion de 0,5 seconde : 1 A
• Puissance maximale : 20 VA en CA / 15 W en CC
• Indicateur de fonctionnement à DEL
• Connecteur fileté M8 à 3 broches
• Raccordement à 3 fils
• Conçu pour le montage en série
• Compatible avec les câbles Pneumax MCH1, MCH2 et MCH3
• Indice de protection : IP65
• Température de fonctionnement : −20 °C à +70 °C
• Temps d’activation : 2 ms
• Temps de désactivation : 1 ms
• Répétabilité du point de détection : ±0,1 mm

Raccordement M8 :

• Broche 1, fil brun : alimentation positive
• Broche 4, fil noir : signal
• Broche 3, fil bleu : alimentation négative

Applications : détection de fin de course et contrôle de la position du piston sur les vérins à tirants, vérins à profilé, microvérins et vérins compacts compatibles. Convient particulièrement aux installations exigeant un connecteur M8 sécurisé et plusieurs capteurs montés en série.

Installation : fixer le capteur dans la rainure ou sur le support adapté au vérin, puis ajuster sa position selon le point de détection recherché. Vérifier le brochage du connecteur M8 et respecter la tension nominale avant la mise sous tension.

Marque : Pneumax
Référence : RS8.UA/1L
Connexion : M8, 3 broches
Type : capteur magnétique Reed AC/DC normalement ouvert, pour montage en série
